L'idée :
L'idée était simple : pourquoi ne pas utiliser notre passerelle extérieure installée en permanence sur le toit de nos bureaux, que nous utilisons normalement pour la couverture du réseau et les tests de performance à l'extérieur, et l'utiliser pour effectuer un test de couverture à l'intérieur ? Aussitôt dit, aussitôt fait...
Cible :
Outre la question de savoir comment le réseau LoRaWAN se comporte depuis le toit de notre immeuble de bureaux, nous espérions que le test apporterait des réponses supplémentaires aux questions suivantes : existe-t-il une connexion entre la puissance d'émission et de réception d'Ardeunis RF ? Quels sont les effets de la position de l'antenne et de la propagation de son propre réseau sur la puissance de réception ?
Mise en place des tests :

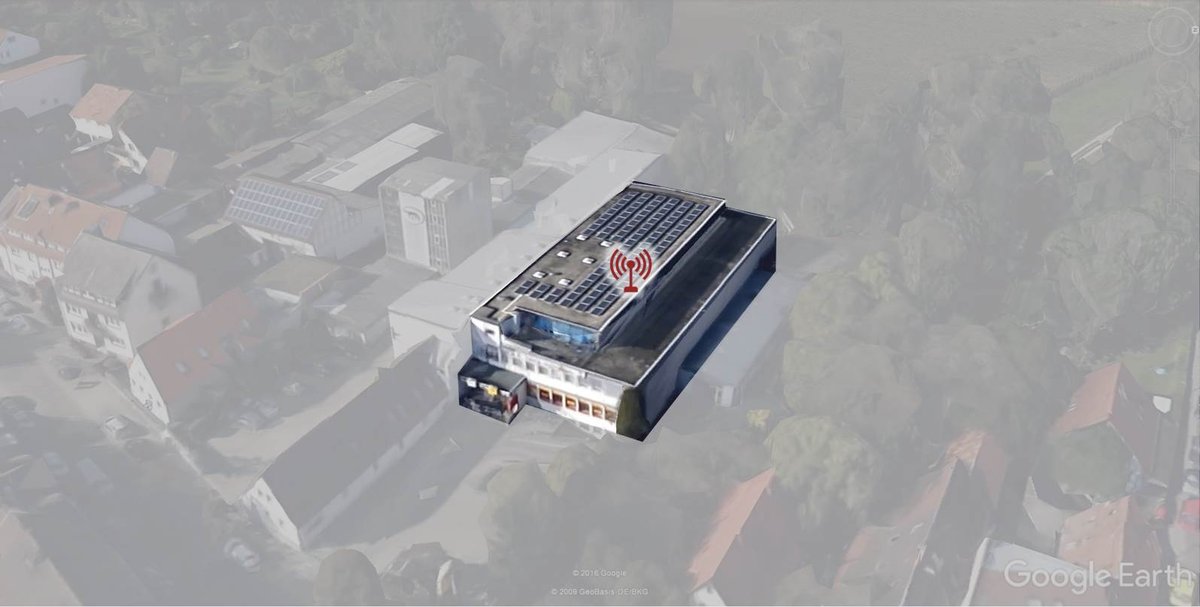

L'immeuble de bureaux de Langestr.2, 76199 Karlsruhe, a une superficie de près de 900m² par étage (20m * 45m) et se compose de 4 étages au total. Notre passerelle et antenne extérieure installée en permanence est située sur le toit, du côté nord du bâtiment. L'étage inférieur est notre bureau (2e étage), le premier étage est un bureau complètement vide sans murs. Au rez-de-chaussée, il y a un supermarché et, en dessous, un parking souterrain. Au total, nous disposons de 18 points de mesure répartis dans le bâtiment, 5 par étage et 3 dans le parking souterrain. Seuls quelques ingrédients ont été nécessaires pour le test :
- Une passerelle extérieure : le Lorrier LR2, IoT LoRa Gateway 868MHz
- Antenne extérieure : Barracuda - Antenne extérieure omnidirectionnelle 868MHz 5dBi
- Appareil de test portable : Adeunis RF - FIELD TEST DEVICE LORAWAN 868
- Deux heures pour faire fonctionner les points de mesure et évaluer les données
Procédure :
Nous avons parcouru les différents points de mesure avec Adeunis et en appuyant sur un bouton à chaque point de mesure, nous avons établi 10 connexions au serveur. Ainsi, nous avons créé 10 mesures par point de mesure en une minute, noté la période de temps et répété cette mesure aux points de mesure restants. En utilisant les horodateurs et une distance suffisante entre les points de mesure pour compenser le décalage temporel de la ligne de communication, nous avons pu attribuer les mesures individuelles aux points de mesure respectifs. En outre, nous avons noté la puissance d'émission affichée sur l'Adeunis pour mesurer les corrélations possibles entre la puissance d'émission sur l'appareil lui-même et la puissance de réception sur la passerelle.
Résultats et conclusion :
Les résultats des tests montrent qu'il est possible de mesurer une pénétration du réseau toujours satisfaisante jusqu'au niveau du sous-sol, bien que les points de mesure soient situés directement sous la passerelle et qu'aucune optimisation de la position de l'antenne n'ait eu lieu. Les effets de réflexion peuvent également être détectés, car les valeurs mesurées dans le sous-sol seraient nettement inférieures uniquement par la pénétration des planchers. Une diminution significative de la puissance de réception aux points de mesure situés sous l'emplacement de l'antenne ne peut être détectée. Cependant, la mise en place et la procédure du test étaient trop simples pour donner maintenant trop d'importance aux résultats. Des tests à long terme en intérieur et en extérieur suivront.
Équipement :
Lorrier LR2, IoT LoRa Gateway 868MHz
Barracuda - Antenne extérieure omnidirectionnelle 868MHz
Adeunis RF - DISPOSITIF DE TEST SUR LE TERRAIN LORAWAN 868
